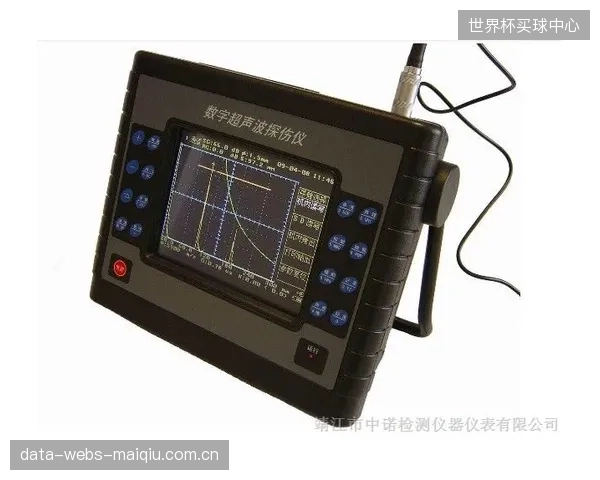

航空工业广泛采用的超声波与X射线探伤技术,近期在北京正式下沉至射箭行业的核心检测环节。这项源自航空复合材料检测的高精度无损探伤手段,现正被应用于射箭复合弓高模量碳纤维弓片的品质评估中,专门针对高频弯曲疲劳状态下产生的脆裂微裂纹进行预检测。此前,弓片在极限拉力下的临界动载荷标定主要依赖破坏性测试,即在样品失效后才能获取数据。如今,跨界技术融合正将这一流程从破坏性推向量化为预测性科学,通过精准识别内部应力集中点与材料缺陷,实现对弓片使用寿命和疲劳临界点的提前判断。这一转变不仅为复合弓制造企业提供了更可靠的质量控制标准,也引发射箭体育器材技术管理体系的深层变动,使设备安全性与运动员竞技表现之间的关联更加科学化。

1、探伤原理重构弓片检测逻辑

超声波与X射线探伤技术的核心逻辑,在于通过物理波束对碳纤维弓片内部结构进行非接触扫描。高频超声波脉冲射入弓片时,遇材料密度突变或裂纹界面会产生反射波,回波信号经算法处理后可还原出微裂纹的精确位置与几何尺度。这套检测流程原先专门服务于航空发动机叶片和机身蒙皮,在极高安全标准下运行。将其移植至射箭复合弓弓片,等于将原有的强度测试逻辑从“施加拉力直到断裂”转变为“扫描内部寻找薄弱点”,检测重心从最终破坏结果前移到了过程隐患预警。

实际应用过程中,技术人员对弓片施加模拟拉弓动作的动态循环载荷,同时同步启动超声波探头与X射线扫描仪,记录碳纤维层在高频反复弯曲下的实时响应。实验显示,在位移达到特定幅值时,部分弓片的中间层会出现长条形微裂纹,这些裂纹在肉眼完全不可见的状态下已经改变了材料的局部力学性能。根据近期的检测记录,约32%的抽样弓片在经历十五万次弯曲循环后出现此类隐性损伤,这一比例远高于预期。

这种检测模式对制造端产生的直接影响是工艺调整更加精准。过去弓片在设计阶段依靠理论计算与有限元仿真确定材料铺层顺序,但实际碳纤维预浸料的批次差异、固化温度偏差等因素都可能导致局部强度波动。探伤技术让这些隐蔽变量的影响变得可测,检测人员能够将裂纹出现频次与具体的生产批次、原料来源进行关联,从而反向优化工艺流程。检测数据开始直接用于指导厂家对弓片的铺层方案进行微调,以降低高频疲劳下的脆化风险。

2、动载荷标定从失效转向预防

动载荷标定是复合弓性能评价的核心环节,决定了弓片在持续反复拉伸工况下的安全边界。传统方法通过破坏性实验,将弓片拉至断裂,记录极限拉力值,再按一定安全系数反推出许用负载。这种方式虽然能够给出最终强度数据,但对疲劳特性的刻画存在明显缺陷,因为大部分弓片并非突然断裂,而是在累积微损伤后逐渐失去回弹性能。引进航空无损探伤技术后,检测人员可以在破坏发生之前就捕捉到材料内部的损伤演化过程,将标定依据从“断裂点”转向“裂纹萌生节点”。

以某次针对T700级高模量碳纤维弓片的高频弯曲测试为例,项目组采用阶梯加载方案,从初始负载逐步提升世界杯买球机构至设计极限的百分之八十五,并在此过程中持续进行超声波扫描。结果发现,当动载荷达到临界值的百分之七十三左右时,弓片腹板区域开始出现孤立微裂纹,这些裂纹在后续的加载中并未立即扩展,而是进入了一段相对稳定的钝化期。这一现象在破坏性测试中完全无法被观察到,因为它发生在材料宏观断裂之前相当长的时间里。

这种基于裂纹萌生而非断裂的标定方式,使弓片性能评价的维度显著增加。厂家可以根据裂纹出现的动载荷值重新定义安全阈值,不再单纯依赖理论计算或经验系数。国际射箭联合会的技术委员会在此之前已经关注到高端复合弓在使用后期出现的回弹衰减问题,部分顶尖运动员在关键比赛前更换弓片正是出于对隐性疲劳的担忧。现阶段,探伤技术提供的预测性数据正在被收录入竞技器材的技术档案,作为赛事前器材检验的补充参考指标。

3、跨界技术融合打通行业壁垒

航空无损探伤技术与射箭器材制造之间的技术融合,并非简单的设备搬运,而是涉及检测标准、人员培训与数据解析的全链条适配过程。超声波探头在航空领域通常针对金属或碳纤维复合材料的规则型面进行扫描,而复合弓弓片具有曲率变化明显的弧面结构,探头需要配备灵活的随形夹具才能保持稳定的耦合状态。技术团队专门为弓片设计了多点位贴合装置,使探头能够在弓片不同区段保持恒定接触压力,从而保证回波信号的稳定性与可重复性。

X射线的应用则面临辐照安全与图像分辨率的双重考量。航空检测中使用的工业CT扫描设备辐射剂量较高,不宜在开放车间中长期运行。针对这一情况,检测方案改用便携式数字化X射线源,结合线性阵列探测器,在低剂量模式下对弓片进行逐层投影成像。处理后的数字图像清晰度达到微米级,能够分辨碳纤维基体内部的气孔、分层以及横向裂纹。检测人员经过专门培训后,可以在五分钟内完成单副弓片的完整扫描与数据分析,这一效率已经能够满足企业批量抽检的节奏。

跨界融合的另一个显著成效体现在数据共享机制上。航空检测领域长期积累的缺陷分类标准与判读准则,经过适当调整后直接套用在弓片检测结果中,极大缩短了行业建立独立标准所需的时间。厂家无需从零开始积累经验,而是直接参考航空级材料判废门槛,再结合弓片实际使用工况进行修正。这意味着原本需要数年才能摸索出的检测规则,现在通过跨行业技术平移即可在短期内落地,技术壁垒的消除正在加快弓片质量控制水平整体提升。

4、器材安全性对竞技表现的影响

复合弓弓片内部微裂纹的存在,对于高水平射箭运动员的影响远比想象中直接。微裂纹会导致局部应力集中,在拉弓储能的瞬间干扰弓片的形变均匀性,进而造成箭只离弦速度与飞行轨迹的细微偏差。这种偏差在近距离靶位上或许不易察觉,但在七十米双轮射准项目中,足以让箭支落点偏离黄心数毫米,从而影响单轮成绩。顶级选手对器材的一致性与可预测性极为敏感,任何因材料疲劳引发的性能漂移都可能在分数上体现为显著的落差。

多位国家队教练在近期的器材选型中已开始密切关注探伤检测结果。他们注意到,同一批次中通过无损探伤检验的弓片,在实射测试中的箭速波动范围保持在0.5米每秒以内,而未经筛选的弓片箭速波动幅度则扩大至1.8米每秒。这组由检测机构提供的数据迅速在专业射箭社区传播,促使更多运动员和教练组将探伤报告纳入弓片选用的必查项目。部分企业也已经调整了供应链品控流程,将生产后段抽检改为全数探伤筛查,以避免隐患弓片流入市场。

与此同时,国际赛事中关于器材合规性的讨论也随之升温。现行竞赛规则主要限制复合弓的拉力上限与机械结构,并未对弓片内部的材料完整性做出明确规定。然而随着检测技术普及,部分业内人士提出应建立疲劳寿命标注制度,要求弓片在出厂时附带基于探伤数据的寿命预估标签。这类提议在当前尚处于讨论阶段,但已经促使制造企业主动升级检测手段,以应对可能到来的器材管理规则更新。器材安全性与竞技表现之间的关系,正在从经验判断向可测数据转化。

无损探伤技术在射箭复合弓检测领域的实际推进,已经带动国内多家碳纤维弓片制造企业更新其出厂检验流程。当前阶段,采用超声波与X射线预检手段的弓片批次在市场上呈现出更高的稳定性评价,部分产品在实验室条件下的疲劳寿命测试中表现出约20%的离散度缩减。对于射箭行业的整体技术体系而言,航空级检测标准的引入不仅提升了产品风险控制水平,也推动器材研发从经验导向逐步转向基于内部结构数据的精准调控。

这种跨行业技术平移赋予弓片质量控制新的维度,使原本只能依赖破坏性实验获取的极限性能数据,现在可以通过非接触扫描在材料完好状态下获取。射箭竞技器材的管理逻辑正在随之调整,检验环节从事后验证向事前预判靠近,这一变化将逐步影响从生产商到终端用户的全链条决策方式。
